El modelado de procesos para desarrollo de software es la práctica de representar visualmente los flujos, actividades y decisiones de un sistema antes de escribir una sola línea de código. En la industria, el término técnico reconocido es modelado de procesos de negocio y software, y abarca desde diagramas de flujo simples hasta notaciones estandarizadas como BPMN 2.0 y UML. Su valor principal está en reducir deuda técnica y retrabajos costosos al detectar errores en fases tempranas. Para profesionales y gerentes que supervisan proyectos de software, entender esta disciplina marca la diferencia entre un proyecto que cumple plazos y uno que los supera con consecuencias económicas reales.
¿Qué es el modelado de procesos para desarrollo de software?
El modelado de procesos para desarrollo de software es la creación de representaciones visuales que describen cómo funciona un sistema, qué actores intervienen y qué decisiones se toman en cada paso. Estas representaciones actúan como planos de construcción: guían al equipo técnico, alinean las expectativas del cliente y sirven de referencia durante todo el ciclo de vida del proyecto. Sin ellos, los equipos trabajan sobre supuestos no verificados, lo que genera malentendidos costosos.
La diferencia entre un proyecto bien modelado y uno que no lo está se percibe desde la primera entrega. Un equipo que modela antes de codificar detecta inconsistencias lógicas en días. Un equipo que omite este paso las descubre semanas después, cuando el coste de corregirlas se ha multiplicado. El modelado no es documentación burocrática: es la herramienta que convierte requisitos ambiguos en especificaciones claras y verificables.
Aplicar el modelado desde el inicio también facilita la comunicación entre equipos y clientes, especialmente cuando los interlocutores no tienen perfil técnico. Un diagrama bien construido comunica en segundos lo que un documento de texto de veinte páginas no logra transmitir con claridad.
¿Cuáles son los estándares y técnicas principales de modelado?
Dos estándares dominan el modelado en proyectos de software profesionales: BPMN 2.0 y UML. Cada uno responde a necesidades distintas y se aplica en contextos diferentes.
BPMN 2.0: el lenguaje de los procesos de negocio
BPMN 2.0 es el estándar predominante para modelar procesos empresariales con símbolos universales que permiten documentar flujos, identificar cuellos de botella y facilitar la colaboración entre equipos técnicos y de negocio. Desde su adopción generalizada en 2011, se convirtió en el idioma común entre analistas de negocio, desarrolladores y directivos. Su fortaleza está en la legibilidad: cualquier persona con formación básica puede leer un diagrama BPMN y entender el flujo de trabajo representado.
BPMN 2.0 resulta especialmente útil cuando el objetivo es modelar procesos que involucran múltiples departamentos o sistemas externos. Un proceso de aprobación de pedidos, la gestión de incidencias o la incorporación de nuevos empleados son ejemplos donde BPMN aporta claridad inmediata. La notación incluye elementos como eventos, tareas, compuertas de decisión y flujos de secuencia, todos con significado estandarizado a nivel internacional.
UML: el lenguaje de la arquitectura de software
UML es la técnica fundamental para visualizar la estructura, las interacciones y el comportamiento dinámico de un sistema antes de la codificación. A diferencia de BPMN, UML está orientado al equipo técnico: sus diagramas de clases, secuencia, casos de uso y componentes describen cómo se construye el software por dentro. Es independiente de la metodología de desarrollo y se adapta tanto a proyectos ágiles como a enfoques más estructurados.

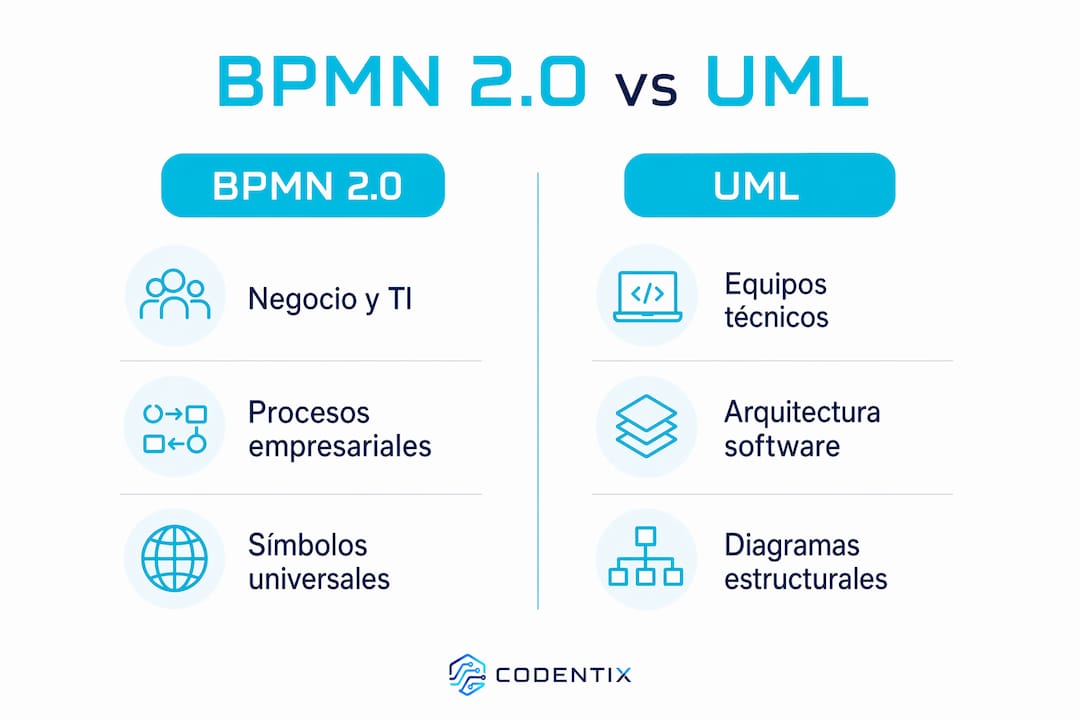

La tabla siguiente resume las diferencias clave entre ambos estándares:
| Criterio | BPMN 2.0 | UML |
|---|---|---|
| Audiencia principal | Negocio y TI conjuntamente | Equipos técnicos y arquitectos |
| Enfoque | Flujos de proceso y decisiones | Estructura y comportamiento del sistema |
| Tipos de diagrama | Procesos, colaboraciones, coreografías | Clases, secuencia, casos de uso, componentes |
| Nivel de detalle técnico | Medio | Alto |
| Caso de uso típico | Automatización de procesos de negocio | Diseño de arquitectura y lógica de software |
Elegir entre BPMN y UML no es una decisión excluyente. Los proyectos complejos combinan ambos: BPMN para representar el proceso de negocio y UML para detallar la arquitectura técnica que lo soporta.
¿Por qué es esencial el modelado para gestionar proyectos de software?
El modelado de procesos reduce el riesgo de fracaso en proyectos de software al hacer visibles los problemas antes de que se conviertan en errores de código. Esta detección temprana es su ventaja más directa y medible. Un error detectado en la fase de diseño cuesta una fracción de lo que costaría corregirlo tras la implementación.
Los beneficios concretos para tu equipo y tu empresa incluyen:
- Comunicación clara entre perfiles distintos. Los diagramas eliminan la ambigüedad entre lo que el cliente pide y lo que el desarrollador entiende. Un flujo visual acordado por ambas partes es un contrato informal que reduce disputas posteriores.
- Menos retrabajo y menor deuda técnica. Modelar desde el inicio permite identificar requisitos contradictorios o flujos imposibles antes de codificarlos.
- Planificación más precisa. Un modelo detallado permite estimar tiempos y recursos con mayor fiabilidad. Los equipos que modelan antes de planificar ajustan sus estimaciones con datos reales, no con suposiciones.
- Alineación con los objetivos de negocio. El modelado obliga a responder preguntas como: ¿este proceso genera valor? ¿Existe un paso redundante? Esas preguntas, respondidas antes del desarrollo, ahorran semanas de trabajo.
Consejo profesional: Antes de iniciar cualquier proyecto de software, dedica al menos una sesión de trabajo a modelar el proceso principal con todos los interesados presentes. Una hora de modelado conjunto puede evitar semanas de correcciones.
El modelado también mejora la optimización del flujo de trabajo al hacer visibles los pasos innecesarios que nadie había cuestionado porque «siempre se hicieron así».
¿Cómo integrar el modelado en diferentes metodologías de desarrollo?
El modelado de procesos se adapta a cualquier metodología de desarrollo. No sustituye a Agile, Waterfall o DevOps: las potencia para reducir riesgos y validar supuestos desde el principio. La clave está en adaptar el nivel de detalle y el momento del modelado a la metodología elegida.
-
En metodologías ágiles (Agile, Scrum). El modelado funciona de forma ligera y just-in-time: se modela lo necesario para el sprint en curso, no el sistema completo. Un diagrama de flujo de usuario o un diagrama de secuencia para una funcionalidad concreta es suficiente. El objetivo es facilitar la conversación, no producir documentación exhaustiva.
-
En metodologías tradicionales (Waterfall, modelo en V). El modelado ocupa una fase formal antes del desarrollo. Se producen diagramas completos de arquitectura, flujos de proceso y casos de uso que sirven de base contractual y técnica para todo el proyecto. Aquí el nivel de detalle es mayor porque los cambios posteriores tienen un coste elevado.
-
En entornos DevOps. El modelado se integra con la automatización de flujos. Los diagramas BPMN pueden conectarse directamente con motores de ejecución de procesos, convirtiendo el modelo en código ejecutable. Esto reduce la brecha entre diseño y operación, y facilita la automatización de procesos de forma controlada y trazable.
-
En proyectos de integración de sistemas. Cuando el software debe conectar múltiples herramientas o plataformas, el modelado previo es indispensable. Representa los flujos de datos entre sistemas y detecta incompatibilidades antes de la implementación.
Consejo profesional: En proyectos ágiles, evita modelar el sistema completo al inicio. Modela por épicas o funcionalidades clave y actualiza los diagramas al final de cada sprint para que reflejen el estado real del sistema.
¿Qué errores comunes se deben evitar al modelar procesos de software?
El modelado mal aplicado genera más problemas que los que resuelve. Conocer los errores frecuentes permite evitarlos desde el principio.
- Modelar en exceso sin mantenimiento. Los modelos demasiado detallados que nadie actualiza se convierten en deuda técnica. Un diagrama desactualizado es peor que ningún diagrama, porque genera confianza en información incorrecta.
- Ignorar la ingeniería de ida y vuelta. La ingeniería de ida y vuelta (round-trip engineering) sincroniza automáticamente los cambios entre el código y los diagramas. No usarla en equipos con herramientas que la soportan es desperdiciar una capacidad que evita desincronizaciones costosas.
- Usar el mismo modelo para todas las audiencias. Distintas audiencias requieren distintos estilos de modelado. Un diagrama de clases UML es útil para un arquitecto de software, pero genera confusión en una reunión con el director financiero. Adaptar el nivel de abstracción a la audiencia no es opcional: es lo que determina si el modelo cumple su función.
- Delegar el modelado al final del proyecto. Modelar después de desarrollar solo sirve para documentar lo que ya existe. El valor del modelado está en guiar las decisiones antes de tomarlas, no en registrarlas después.
- Tratar el modelo como un entregable estático. Un modelo que no evoluciona con el proyecto pierde relevancia rápidamente. Los modelos deben revisarse en cada fase relevante del desarrollo.
«El error más frecuente no es modelar mal, sino no modelar en el momento correcto. Un modelo construido al final del proyecto es un museo, no una herramienta. El modelado tiene valor cuando guía decisiones, no cuando las registra.»
Para identificar qué procesos merecen modelado prioritario, conviene analizar primero qué procesos deben automatizarse en tu empresa, ya que esos son los candidatos más rentables para un modelado riguroso.
Puntos clave
El modelado de procesos en desarrollo de software requiere estándares reconocidos, integración temprana en el ciclo de vida del proyecto y modelos adaptados a cada audiencia para generar valor real.
| Punto | Detalles |
|---|---|
| Definición del modelado | Representación visual de flujos y decisiones que guía el desarrollo antes de codificar. |
| Estándares principales | BPMN 2.0 para procesos de negocio y UML para arquitectura técnica son los referentes del sector. |
| Beneficio directo | Detectar errores en diseño cuesta una fracción de corregirlos tras la implementación. |
| Integración con metodologías | El modelado se adapta a Agile, Waterfall y DevOps ajustando el nivel de detalle al contexto. |
| Error más frecuente | Modelar en exceso sin mantenimiento genera deuda técnica y diagramas que nadie consulta. |
El modelado como ventaja operativa, no como trámite técnico
Llevo años trabajando con empresas que llegan a sus proyectos de software con una idea clara del resultado que quieren, pero sin ninguna representación de cómo deben funcionar sus procesos internos. La consecuencia siempre es la misma: el equipo de desarrollo construye lo que interpreta, no lo que el cliente necesita.
Lo que más me ha sorprendido con el tiempo es que el modelado no es una práctica que requiera grandes recursos ni herramientas sofisticadas. Un diagrama BPMN dibujado en una pizarra durante una reunión de una hora puede evitar semanas de desarrollo erróneo. El problema no es la complejidad de la técnica, sino la resistencia cultural a dedicar tiempo a pensar antes de actuar.
Mi recomendación para cualquier gerente que supervise un proyecto de software es esta: exige un modelo del proceso principal antes de aprobar el inicio del desarrollo. No para controlarlo todo, sino para verificar que el equipo técnico y el equipo de negocio están hablando del mismo sistema. Ese momento de alineación vale más que cualquier metodología aplicada después.
El modelado también cambia la relación con el cliente. Cuando el cliente puede ver y validar un diagrama de su propio proceso, se convierte en un participante activo del proyecto. Eso reduce las sorpresas en las entregas y aumenta la satisfacción final. He visto proyectos que fracasaron técnicamente pero que el cliente valoró positivamente porque entendió en todo momento qué se estaba construyendo y por qué.
— Joan Jimenez Jané
Codentix aplica el modelado desde el primer día de tu proyecto
Cuando un proyecto de software arranca sin un modelo claro del proceso, el coste de los errores se acumula en silencio hasta que se vuelve visible en forma de retrasos y presupuestos superados. Codentix integra el modelado de procesos desde la primera fase de cada proyecto, asegurando que el software que se construye responde exactamente a cómo funciona tu empresa.
El equipo de Codentix analiza tus flujos operativos, los representa en modelos comprensibles para todos los interesados y los convierte en especificaciones técnicas que guían el desarrollo. El resultado es un software a medida que no necesita correcciones costosas porque se construyó sobre una base bien definida. Si tu empresa busca reducir errores, acortar plazos y obtener un sistema que realmente encaje con sus procesos, Codentix ofrece la metodología y la experiencia para lograrlo.
Preguntas frecuentes
¿Qué es el modelado de procesos en software?
El modelado de procesos en software es la representación visual de los flujos, actividades y decisiones de un sistema antes de su desarrollo. Sirve para alinear expectativas, detectar errores tempranos y guiar al equipo técnico durante todo el proyecto.
¿Cuál es la diferencia entre BPMN y UML?
BPMN 2.0 modela procesos de negocio con símbolos universales accesibles para perfiles no técnicos, mientras que UML describe la arquitectura interna del software para equipos de desarrollo. Ambos son complementarios en proyectos complejos.
¿El modelado de procesos es compatible con metodologías ágiles?
El modelado es totalmente compatible con Agile. En entornos ágiles se aplica de forma ligera y just-in-time, modelando solo lo necesario para cada iteración sin generar documentación exhaustiva que nadie mantendrá.
¿Cuándo debe iniciarse el modelado en un proyecto de software?
El modelado debe iniciarse antes del desarrollo, en la fase de análisis de requisitos. Modelar al final del proyecto solo documenta decisiones ya tomadas y no aporta valor preventivo.
¿Qué ocurre si los modelos no se actualizan durante el proyecto?
Los modelos desactualizados generan deuda técnica y confusión en el equipo. Un diagrama que no refleja el estado real del sistema es una fuente de errores, no de claridad. La práctica recomendada es revisarlos en cada fase relevante del desarrollo.
